Como Trocar BIOS Placa Mãe Asus H110M-CS Passo a Passo

Neste artigo vamos explicar como trocar a BIOS da Placa Mãe, ele serve para entender a troca do BIOS Placa Mãe Asus H110M-CS pois o procedimento é bem similar em sua maioria.

Segue abaixo um descritivo para efetuar a troca profissional do chip BIOS usando o BIOS Placa Mãe Asus H110M-CS são somente dicas para ajudar na troca, adaptações ficam a cargo e responsabilidade do cliente.

1° Desconectar todo tipo de alimentação (inclusive bateria/pilha da BIOS).

2° Verificar se o modelo de placa a ser substituído possui uma ou duas BIOS, Casos seja duas BIOS efetuar a troca do chip correto.

3° Antes de retirar o chip a ser a ser substituído, observe à posição do Pino 1 do Chip e a posição Pino 1 da BIOS Placa Mãe Asus H110M-CS que ele está soldado.

4° Retirar o Chip que consta na placa usando a mão, uma pinça ou uma chave de fenda fina… tudo com muito cuidado.

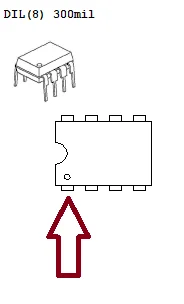

5° Colocar o chip novo na posição do pino 1 no mesmo sentido da posição pino 1 da placa, observar o chip a ser substituído e trocar respeitando a posição do pino 1 (ficando Igual ao chip substituído). O lado que contem o chanfro ou circulo, contando da esquerda para direita em formato de U.

Conforme a Figura abaixo:

6° Verifique se não possui nenhum terminal do componente dobrado.

7° Caso o processo não tenha demorado mais do que 5 minuto… favor aguardar no mínimo 5 minuto, antes de reconectar a Pilha/Bateria da BIOS.

8° Reconecte as alimentações, inclusive a Bateria da BIOS e efetue o teste na placa.

** Para que a placa volte a funcionar o problema tem que estar realmente no BIOS Placa Mãe Asus H110M-CS **

Atenção:
A avaliação, testes e a necessidade ou não de troca do BIOS Placa Mãe Asus H110M-CS, fica a cargo do cliente, não conseguimos saber somente através de sintomas informados se o defeito realmente é no BIOS Placa Mãe Asus H110M-CS ou em outro componente, isto só é possível por quem efetua o teste na placa, contamos com a sua colaboração e bom senso, pois saibam que estamos executando todos os testes necessários, para que nenhum Arquivo saia com erro.

O Chip ou Arquivo correto a ser trocado e a necessidade de troca dos chips na placa é de inteira responsabilidade do Técnico Responsável.
